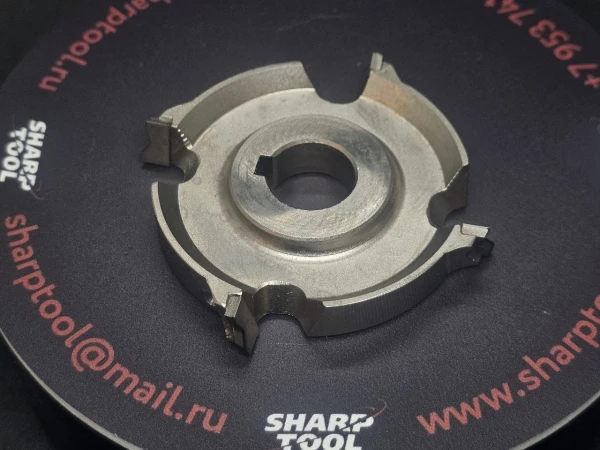

Фрезы DIA снятия свесов 70х16 H10 R=1,5 Z=4 (комплект 2шт) KDT

Фрезы DIA снятия свесов 70×16 H10 R=1,5 Z=4 применяются в кромкооблицовочных станках KDT для чистовой обработки кромочного материала. После приклеивания кромки комплект удаляет верхний и нижний свесы и формирует закруглённый профиль радиусом 1,5 мм.

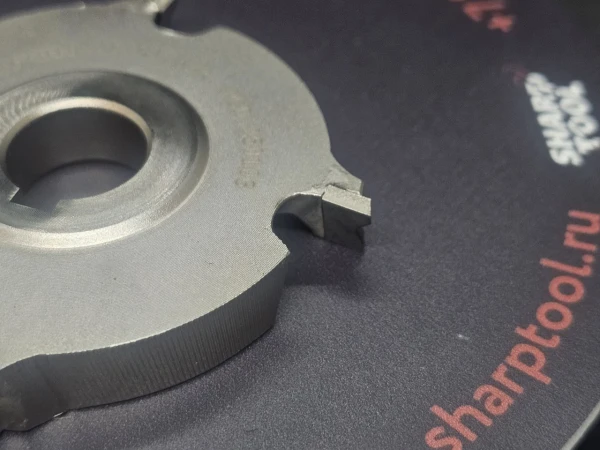

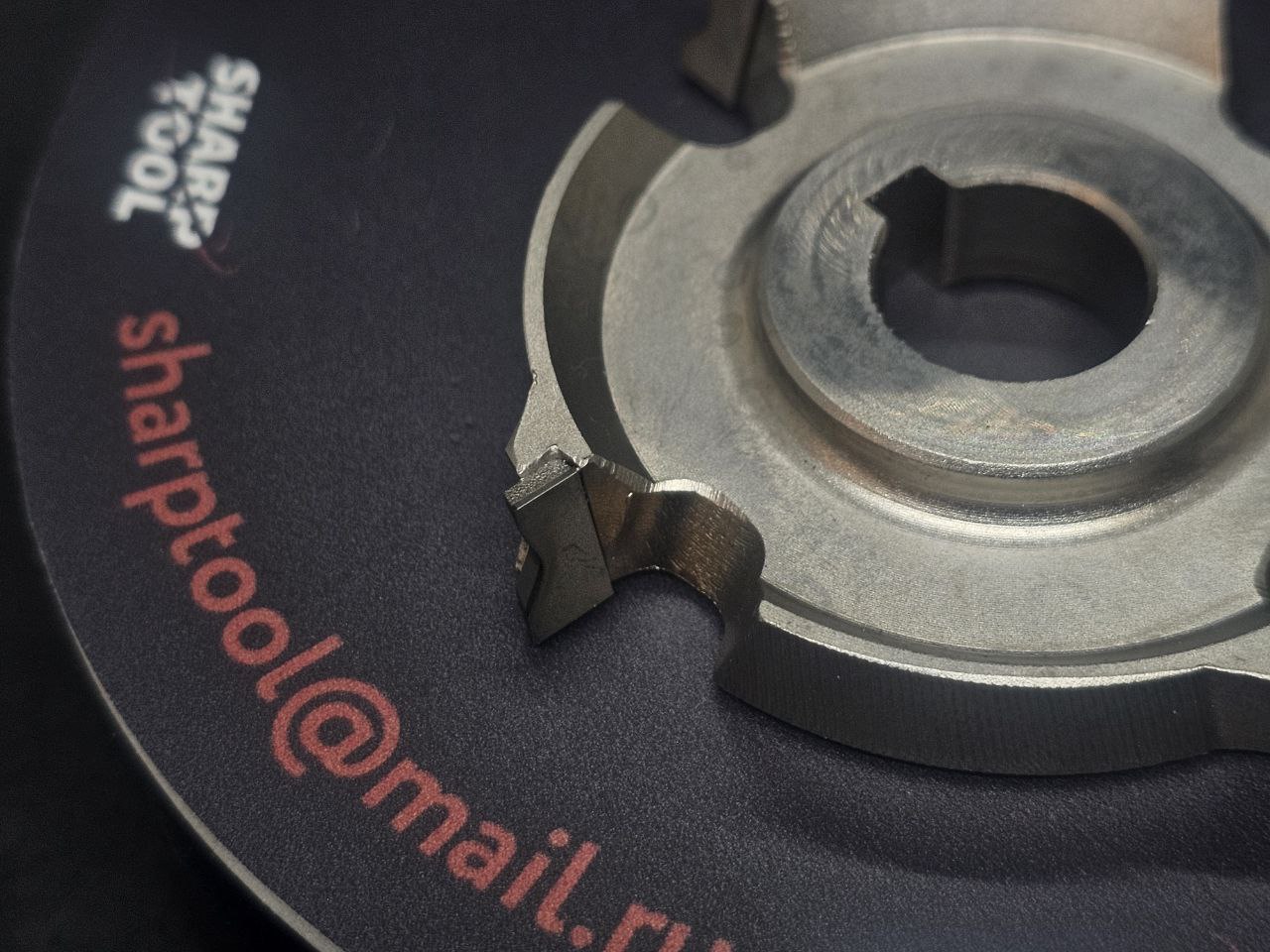

Фрезы оснащены режущими элементами из поликристаллического алмаза PCD. Алмазное исполнение отличается высокой износостойкостью и дольше сохраняет исходную геометрию радиусного профиля по сравнению с обычным твердосплавным инструментом.

Комплект состоит из двух фрез противоположного вращения:

• RH — правая фреза;
• LH — левая фреза.

Основные характеристики:

• наружный диаметр: 70 мм;
• посадочное отверстие: 16 мм;
• высота фрезы: 10 мм;
• радиус обработки: R=1,5 мм;
• количество зубьев: Z=4;
• материал режущих элементов: поликристаллический алмаз PCD;
• комплект: 2 фрезы RH+LH.

Фрезы устанавливаются на верхний и нижний шпиндели узла чистового снятия свесов. Профиль R1,5 предназначен для формирования скругления радиусом 1,5 мм и обычно применяется при обработке кромочного материала соответствующей толщины. После фрезерования профиль окончательно очищается радиусными циклями и полировальными кругами.

Данный комплект необходимо отличать от фрез KDT 70×16 H10 Z6 R2, а также от фрез для узла раунд ROUND 70×16 H16 Z3. Несмотря на близкий наружный и посадочный диаметры, эти инструменты имеют разное количество зубьев, рабочую высоту, радиус и назначение.

Перед заказом рекомендуется проверить размеры, профиль, направление вращения, расположение шпонпазов и конструкцию ранее установленного инструмента. Для подбора можно предоставить модель станка, фотографию или образец фрезы.

Алмазные режущие элементы допускают повторную заточку в пределах предусмотренного слоя PCD при условии сохранения первоначального профиля R1,5.
