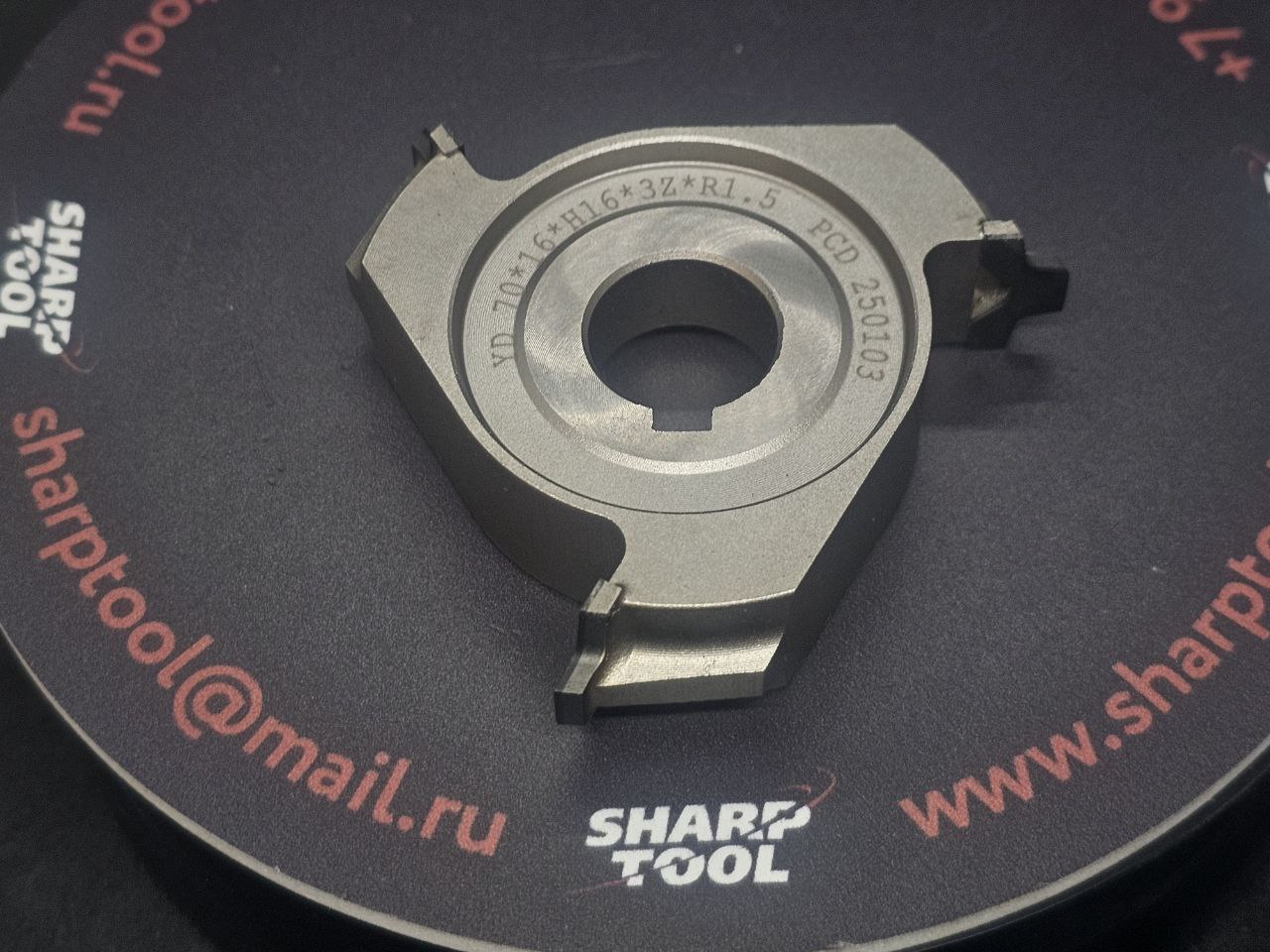

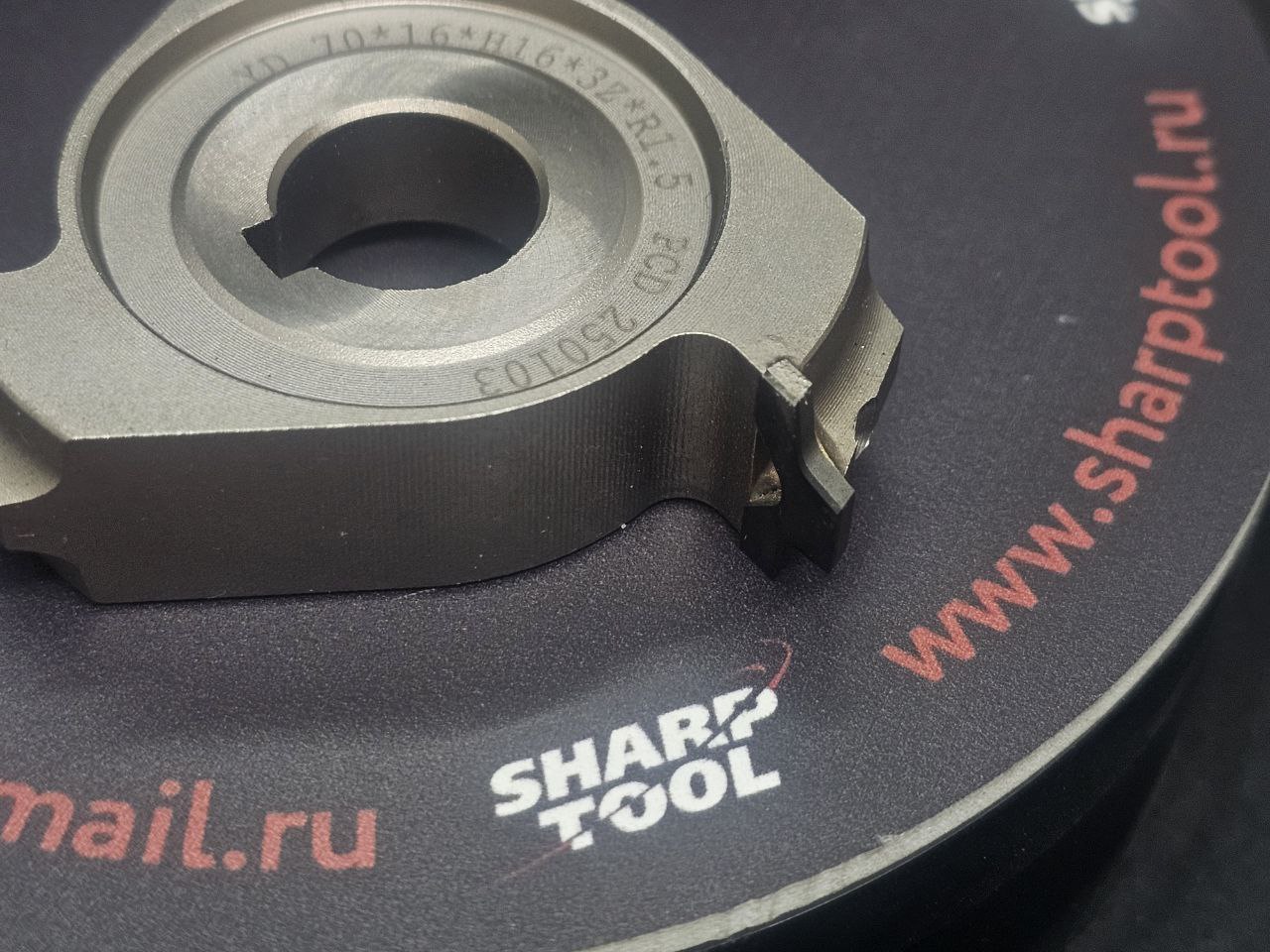

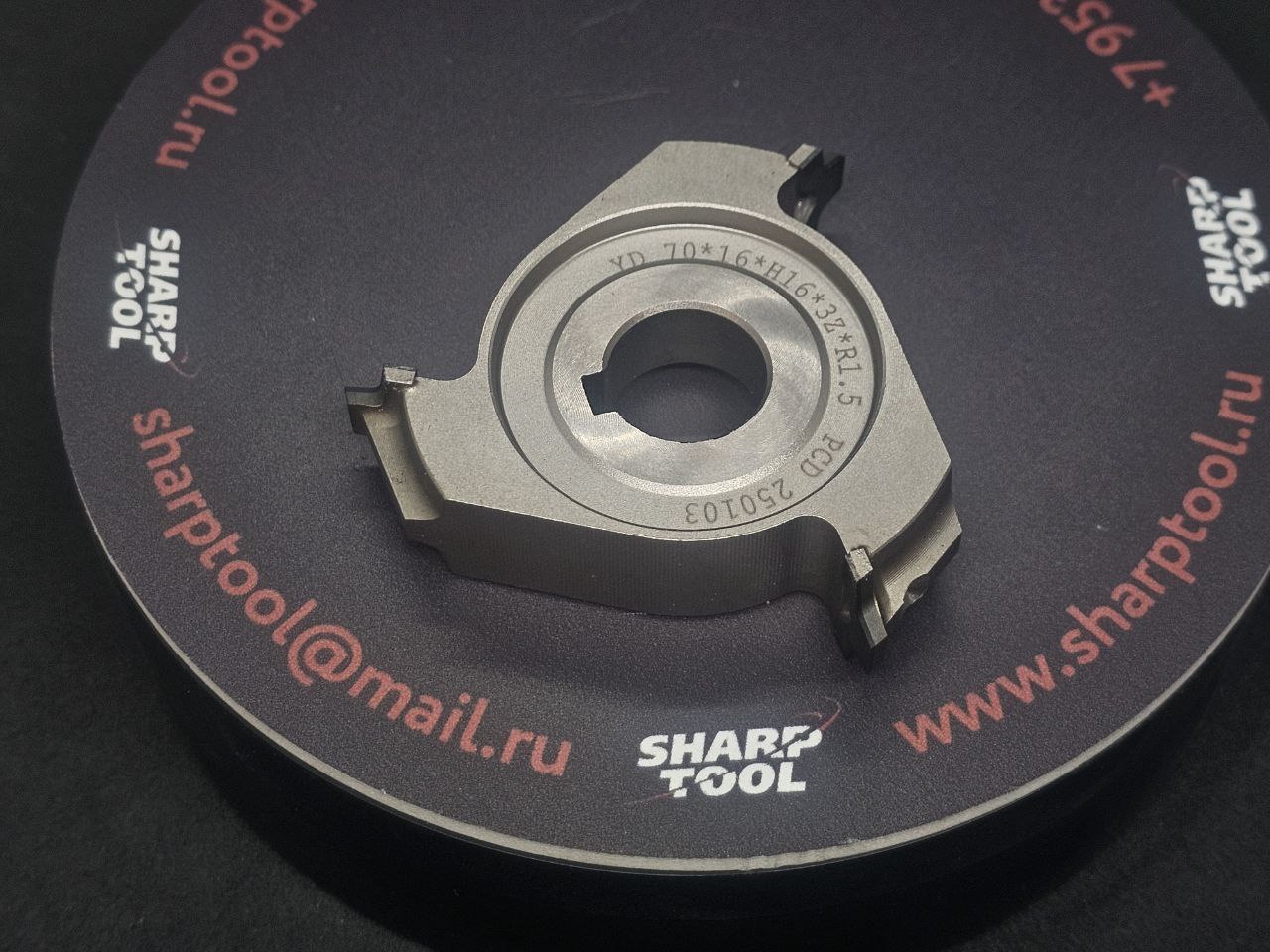

Фрезы DIA для узла раунд (ROUND) 70х16 H16 R=1,5 Z=3 (комплект 2шт)

Фрезы DIA для узла раунд ROUND 70×16 H16 R=2 Z=3 применяются в кромкооблицовочных станках для радиусной обработки передних и задних углов детали. Инструмент формирует плавный переход кромочного материала между верхней, торцевой и нижней сторонами панели.

В отличие от обычных фрез снятия свесов, которые обрабатывают продольные верхний и нижний края, фрезы ROUND перемещаются по контуру передней и задней частей заготовки. Такая обработка позволяет получить законченный радиусный профиль на углах детали без последующей ручной доработки.

Режущие элементы изготовлены из поликристаллического алмаза PCD. Алмазное исполнение обладает высокой износостойкостью и дольше сохраняет форму радиусного профиля при серийной обработке кромочного материала.

Комплект состоит из двух фрез противоположного вращения:

• RH — правая фреза;
• LH — левая фреза.

Основные характеристики:

• наружный диаметр: 70 мм;
• посадочное отверстие: 16 мм;
• высота фрезы: 16 мм;
• радиус обработки: R=2 мм;
• количество зубьев: Z=3;
• материал режущих элементов: поликристаллический алмаз PCD;
• назначение: узел раунд, ROUND или corner rounding;
• комплект: 2 фрезы RH+LH.

Профиль R2 используется для формирования скругления радиусом 2 мм и обычно подбирается под кромочный материал соответствующей толщины. Результат обработки зависит от точности копирования контура, настройки узла и положения фрез относительно детали.

Данный комплект необходимо отличать от распространённых фрез ROUND 70×16 H16 Z3 R=2,5. Несмотря на одинаковые основные размеры, инструменты формируют разные радиусные профили и не являются полной заменой друг другу.

Привязка этого типоразмера к одному производителю оборудования отсутствует. Перед заказом необходимо проверить размеры, радиус, направления вращения, расположение шпонпазов и конструкцию штатных фрез. Для подбора можно предоставить модель станка, фотографию или образец инструмента.
