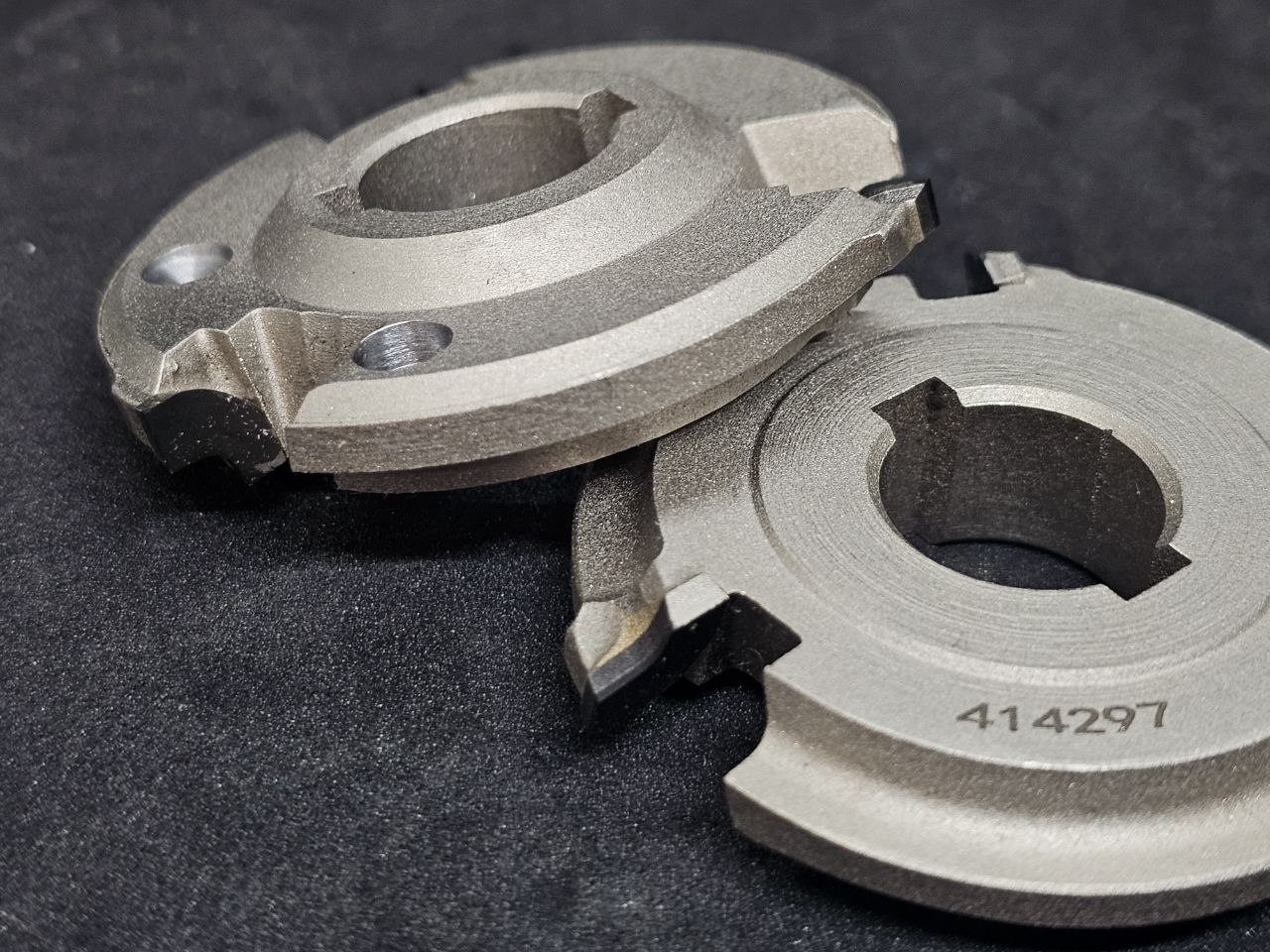

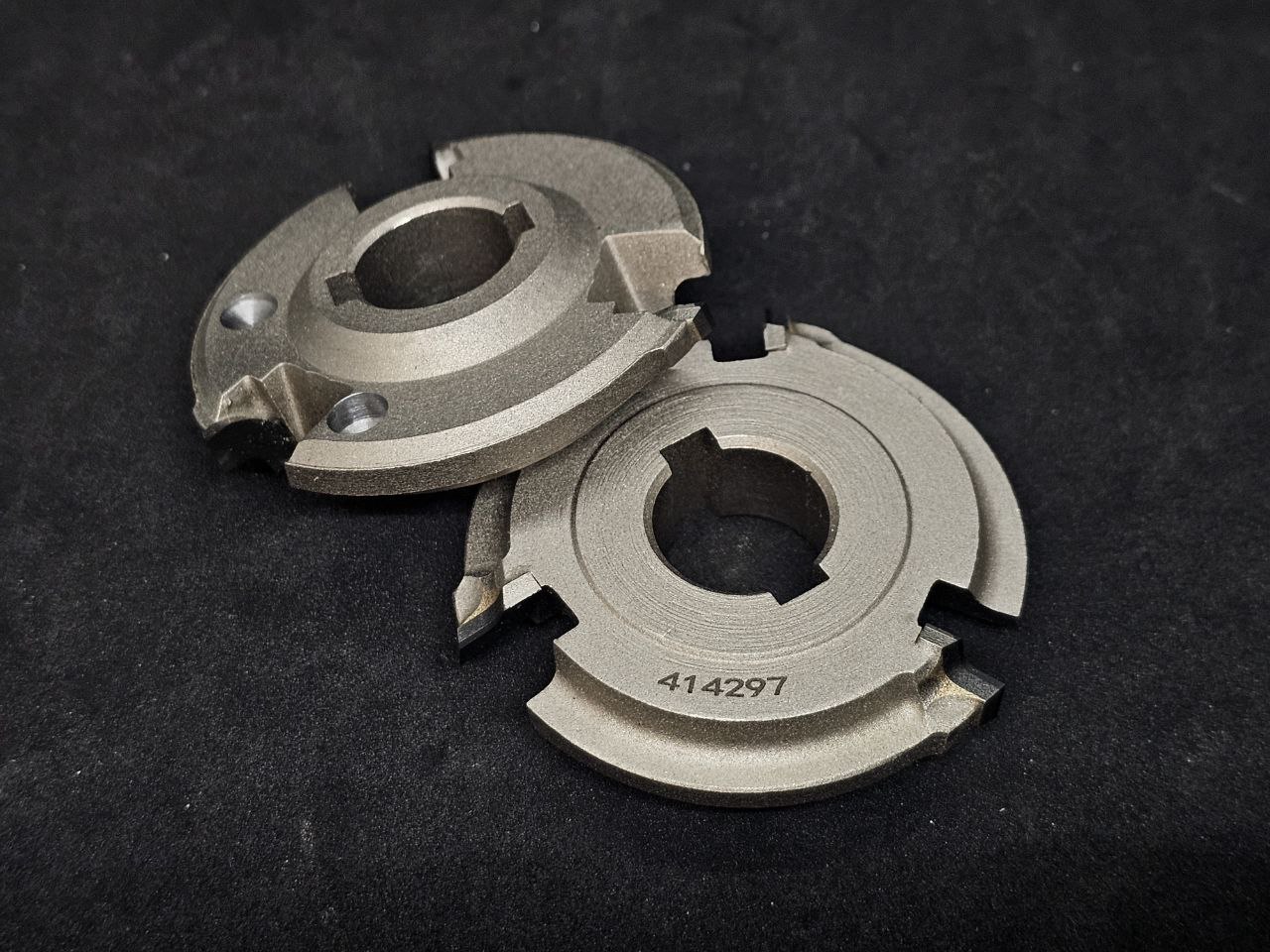

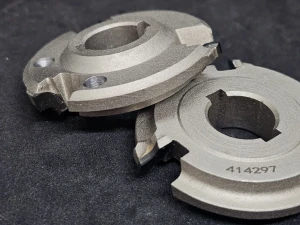

Фреза DIA для скругления кромки 55,3х13,5х16, R=2, Z=3, R (аналог Leuco 192214)

Фреза DIA для скругления кромки 55,3×13,5×16 R=2 Z=3 RH применяется в узле раунд кромкооблицовочных станков SCM и Stefani. Инструмент перемещается по контуру детали и формирует радиусное скругление на передних и задних углах приклеенного кромочного материала.

Фреза изготовлена как полный геометрический аналог правой фрезы SCM 0312951001F и LEUCO 192214. В отличие от оригинального твердосплавного инструмента, аналог оснащён режущими элементами из поликристаллического алмаза PCD.

Основные характеристики:

• наружный диаметр: 55,3 мм;
• ширина фрезы: 13,5 мм;
• посадочное отверстие: 16 мм;
• радиус обработки: R=2 мм;
• количество зубьев: Z=3;
• направление вращения: RH, правое;
• режущие элементы: поликристаллический алмаз PCD/DIA;
• два шпоночных паза: 5×2,3 мм;
• аналог артикула SCM: 0312951001F;
• аналог артикула LEUCO: 192214.

Алмазное исполнение отличается высокой износостойкостью и позволяет дольше сохранять геометрию профиля R2 при серийной обработке пластиковых кромок, шпона и кромочного материала из массивной древесины.

Подтверждено применение фрезы на кромкооблицовочных станках SCM Olimpic K560 и K560 HP с соответствующим агрегатом скругления. Геометрия LEUCO 192214 также предназначена для оборудования SCM–Stefani с агрегатом K130.

Перед заказом рекомендуется сверить артикул, направление вращения, размеры и посадочную конструкцию с ранее установленной фрезой. Ответная левая фреза — аналог SCM 0312951000D и LEUCO 192213 — приобретается отдельно.

Изделие является совместимым аналогом и не относится к оригинальной продукции SCM или LEUCO.
