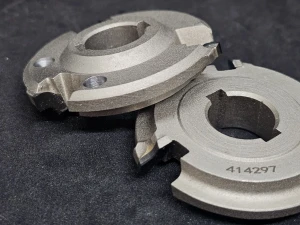

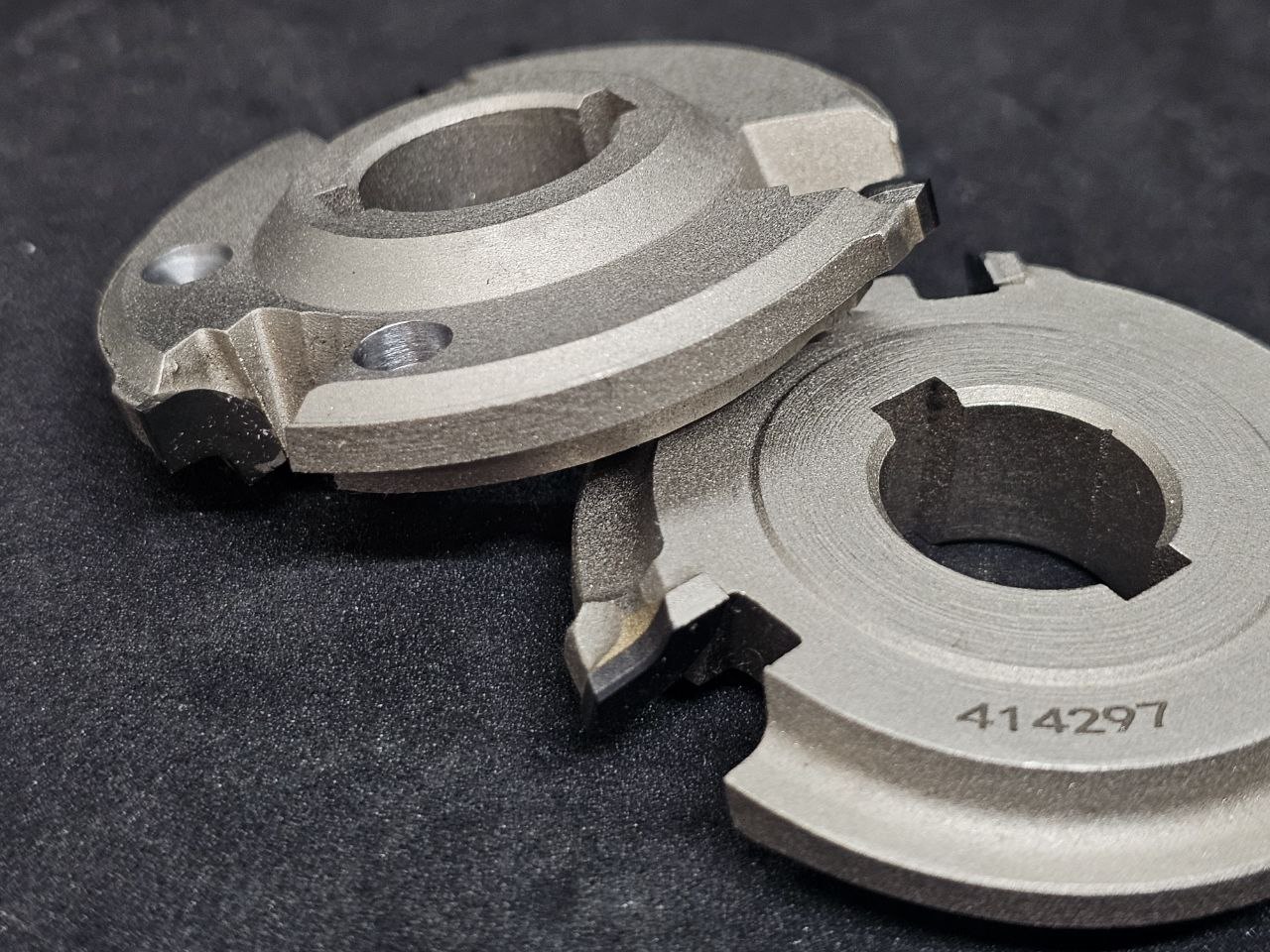

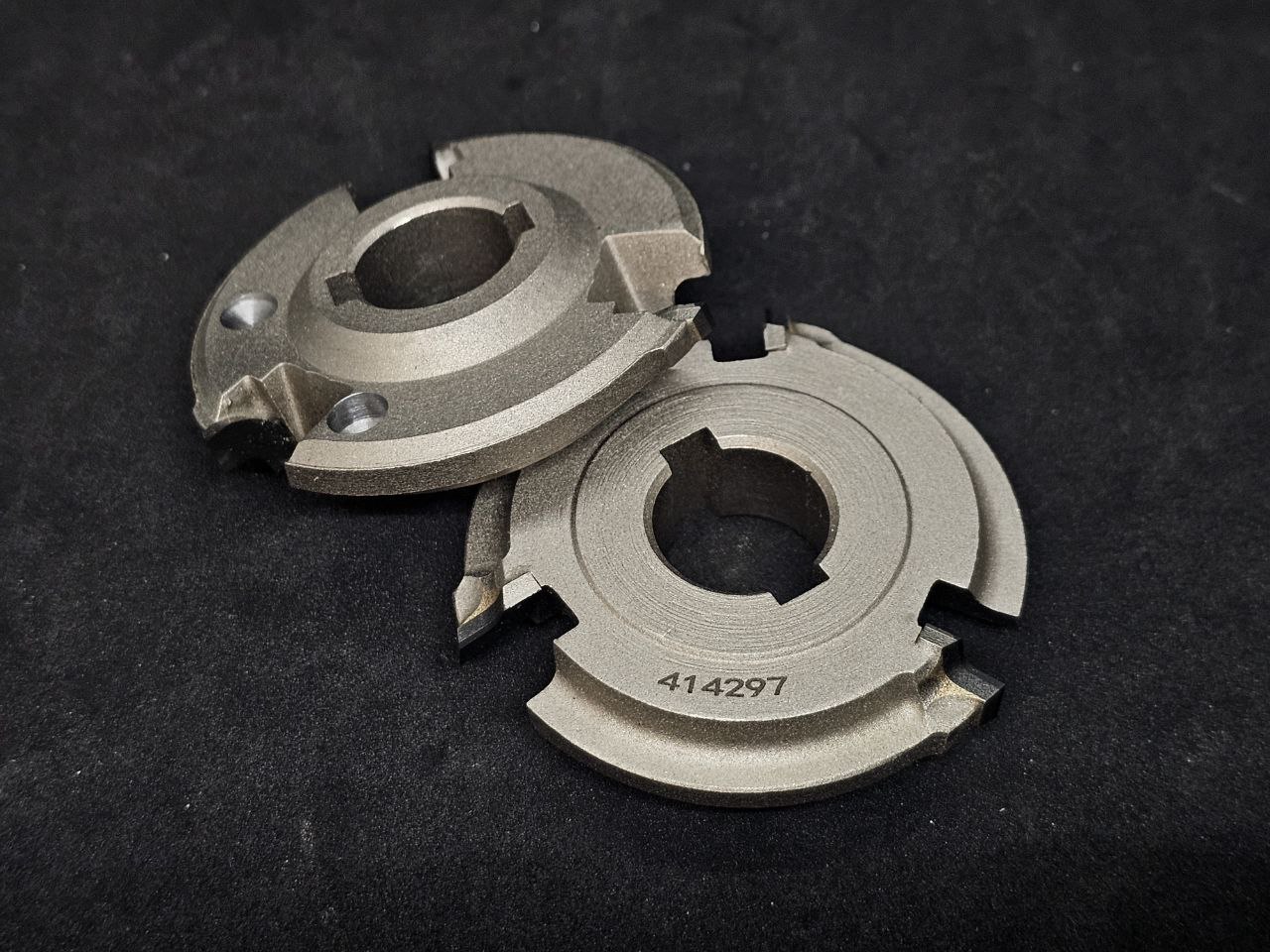

Фреза DIA для скругления кромки 55,3х13,5х16, R=2, Z=3, L (аналог Leuco 192213)

Фреза DIA 55,3×13,5×16 R=2 Z=3 LH предназначена для радиусной обработки углов кромочного материала в узле раунд кромкооблицовочных станков SCM и Stefani. Фреза имеет левое направление вращения и формирует плавное скругление радиусом 2 мм.

Инструмент изготовлен как полный геометрический аналог левой фрезы SCM 0312951000D и LEUCO 192213. Оригинальные фрезы выпускаются в твердосплавном исполнении HW, тогда как данный аналог имеет режущие элементы из поликристаллического алмаза PCD.

Технические характеристики:

• наружный диаметр: 55,3 мм;
• ширина фрезы: 13,5 мм;
• посадочное отверстие: 16 мм;
• радиус профиля: R=2 мм;
• количество зубьев: Z=3;
• направление вращения: LH, левое;
• материал режущих элементов: PCD/DIA;
• два шпоночных паза: 5×2,3 мм;
• аналог артикула SCM: 0312951000D;
• аналог артикула LEUCO: 192213.

Фреза используется для обработки передних и задних углов деталей с кромками из ПВХ, АБС, шпона и массивной древесины. Алмазные режущие элементы обладают высокой устойчивостью к износу и длительное время сохраняют форму профиля R2.

Инструмент применяется на станках SCM Olimpic K560 и K560 HP, оснащённых соответствующим агрегатом скругления. Фреза с геометрией LEUCO 192213 также предназначена для агрегата K130 на кромкооблицовочном оборудовании SCM–Stefani.

Перед установкой необходимо проверить направление вращения, посадочные размеры, расположение шпонпазов и соответствие артикула штатному инструменту. Правая фреза — аналог SCM 0312951001F и LEUCO 192214 — поставляется отдельной позицией.

Изделие не является оригинальной продукцией SCM или LEUCO.
