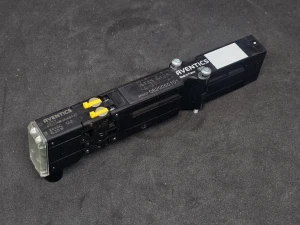

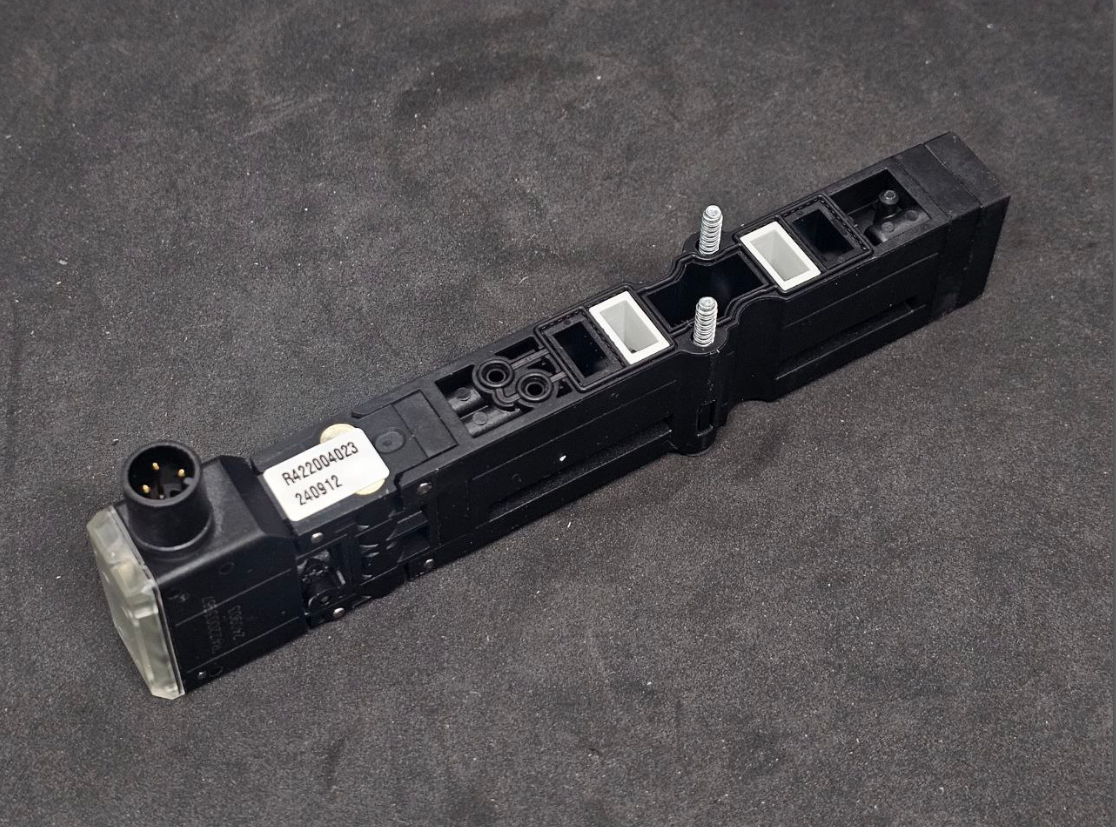

4-011-04-0946 Клапан 5/2 электрический Homag HF03 0820055101 R422004023 Aventics

Пневмораспределитель Aventics 0 820 055 101 для станков Homag.

Пневмораспределитель Aventics 0 820 055 101 (код 0820055101) относится к поколению модульных электропневматических клапанных блоков серии HF03-LG (HF03 – 3/2CC – 024DC). Эта модель представляет собой двухсоленоидный 3/2-ходовой (2×3/2) клапан с нормально закрытыми позициями (NC/NC), электрическим управлением и ручным переводом с фиксацией (детент).

Технические характеристики:

Электропитание: 24 V DC (допуск –15 % … +20 %) Потребляемая мощность: 0,35 W Пропускная способность: Cv = 0,22; расход 2,97 l/(s·bar) Номинальный расход Qn при Δp = 1 bar: 0,864 l/s Рабочее давление: –0,9 … +10 bar (–13 … 145 psi) Управляющее (пилотное) давление: 2,5 … 10 bar (37 … 145 psi) Температурный диапазон (среда и окружающая): 0 … +50 °C (32 … 122 °F) Среда: очищенный сжатый воздух (макс. размер частиц 5 µm) Ключевые механические и эксплуатационные параметры:

Уплотнения: мягкое, перекрывающий тип золотника Способ соединения: пластинчатая установка Фиксация ручного перевода: с детентом (с фиксацией) Мощность монтажа: винты DIN EN ISO 4757-Z1, момент затяжки 0,96 ft·lb (~1,3 Nm) Масса одного модуля: 0,181 lbs (~0,082 kg) Дополнительные функции и защита:

Класс защиты корпуса: IP65 (с защитным разъёмом) Защита от переполюсовки и перенапряжения: встроенный Z-диод Светодиодный индикатор состояния
